该粘接剂系将树脂组分(A)和固化剂组分(B)分别装在两支软管内，可长期贮存.使用时，按规定比例混合调匀后于室温条件下经30分钟即可固化.故称双管快干胶.此胶可用于金属、非金属材料(除了聚烯烃之外)制品的.小面积快速粘接。
一、 双管快干胶的配方与配制

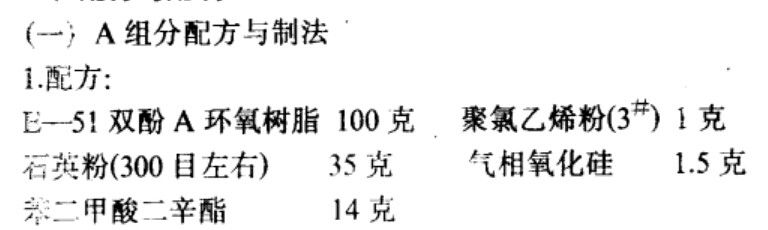

 双管快干胶的两种配制方法

2. 双管快干胶的制法:
(1)按配方将3#聚氯乙烯粉和苯二甲酸二辛醋耸于容器中，加热，搅拌，于145℃左右溶解，成均一的透明状聚氯乙烯溶胶.
(2)将E-51双酚A环氧树脂加热至140℃左右，把140℃左右的聚f}乙烯溶胶加人其中，保温，充分搅拌，混合均匀之后，再加人石英粉及气相氧化硅，搅拌混匀:然后，把溢度降至室温后即可装入软管内封存。
 双管快干胶

2. 双管快干胶的制法:
(1)三氟化硼甘油络合物的制备:取100份甘油置于反应烧瓶中，于室温下再滴加154份三氟化翻乙醚溶液，加毕后，物料温度提高到40-50℃蒸出乙醚，再抽真空除去残余的乙醚，瓶内产物即为三氟化硼甘油络合物.
(2)三氟化硼苯胺络合物的制备:取100份苯胺和54份乙醚置于反应烧瓶中，并用冰盐水使瓶内物料温度维持在-10℃左右，不断搅拌，滴加153份三氟化硼乙胜溶液，加毕后，抽真空除去乙醚.然后，用冷却的苯将瓶内固体产物洗涤3次.再将其粉碎，干燥，所得白色固体产物即为三氟化砚苯胺络合物。
(3)配制B组分:按配方计量后，将三氟化硼甘油络合物、三氟化硼苯胺络合物加二缩三乙二醉混合，搅拌，逐衡加热至40- 50℃，待形成棕红色透明液体后，再依次加人磷酸、气相二氧化硅，于40-50℃恒温，搅拌，直至充分混合后，停止加热，稍冷却后装人软管中封存.
二、 双管快干胶的配制说明
1.使用时，A组分和B组分按9:1的体积比进行混合，快速调匀，立即进行粘接·在室温条件下，一般半小时之内即可固化·
2.如果要求固化时间小于一刻钟，则可按下面配方配制(B)组分:

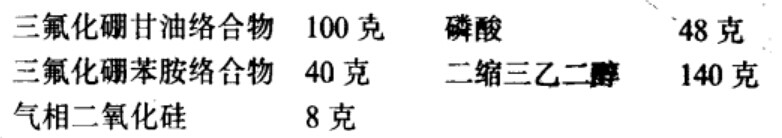

 双管快干胶的配方
